Válvula de control de balanceo con presión nominal PN 16 para el funcionamiento automático y el sello hermético en sistemas de tuberías

  • Swing Check Valve with PN 16 Pressure Rating for Automatic Operation and Bubble-Tight Seal in Pipeline Systems
Lugar de origen Porcelana
Nombre de la marca YOUWEI
Certificación EAC CE

Póngase en contacto conmigo para muestras y cupones gratis.

Whatsapp. ¿ Qué quieres decir?:0086 18588475571

El Wechat: 0086 18588475571

¿ Qué pasa?: sales10@aixton.com

Si tiene alguna preocupación, ofrecemos ayuda en línea las 24 horas.

x
Datos del producto
Material Fundición, latón, acero inoxidable, hierro dúctil, GGG40 Tamaño del puerto DN50-DN1200,Estándar,2"-24",DN50-800,3/4"
Fuerza Manual, accionado eléctricamente, hidráulico, operado por volante, GO Presión Presión media, baja presión, PN10-16, PN1.0/PN1.6, 250PSI
temperatura de los medios Temperatura media, temperatura normal, baja temperatura, -10 ~ 100 ℃ Medios de comunicación Agua, petróleo, etc., gas, etc.
Aplicación General,riego,distribución de agua,Industria,Sistema de agua Estructura Compuerta, mariposa, válvula de compuerta no ascendente
Estándar o no estándar Estándar Nombre del producto válvula de compuerta, válvula de compuerta eléctrica de hierro fundido con vástago no ascendente DN4
Estándar DIN,BS,JIS,F5;AWWA C509/C515;ANSI,DIN3352 Tamaño DN40-DN600,DN50 ~ DN 1000,2''-24'',DN15 a 100
Conexión Extremos de brida, doble brida, BSP, extremos de zócalo, rosca hembra Material del cuerpo Hierro dúctil, DI/CI, DI, hierro fundido, latón
Color Azul, solicitud del cliente, requisito del cliente, amarillo, GRIS Medio Agua, Agua Petróleo Gas
Tipo Válvula de compuerta, apertura normal, 2 vías, vástago no ascendente/NRS Tipo de válvula Válvula de puerta
Sello revestido de goma, metal, PTFE
Resaltar

PN 16 Válvula de control de balanceo

,

Válvula de verificación de funcionamiento automático

,

Válvula de no retorno de sellado de burbujas
Deja un mensaje
Descripción de producto

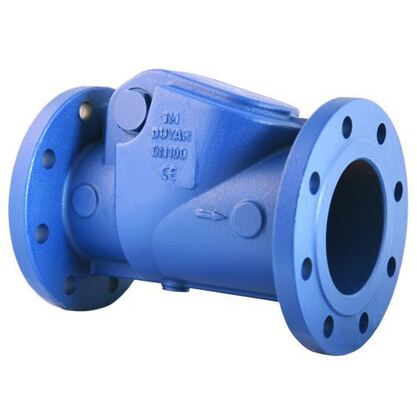

Válvula de retención oscilante (PN 16)
La válvula de retención oscilante (PN 16) es una válvula antirretorno automática y autoaccionada diseñada para evitar el flujo inverso y proteger equipos críticos en sistemas de tuberías. Utilizando un disco con bisagras que oscila libremente sobre un pivote, la válvula permite el flujo hacia adelante y se cierra automáticamente por gravedad y la presión de retroceso. Fabricada en hierro dúctil o fundido, está diseñada para un funcionamiento fiable y de bajo mantenimiento en instalaciones de flujo horizontal o vertical ascendente.
Características y beneficios clave
  • Funcionamiento automático: Funciona sin necesidad de energía externa ni sistemas de control. El disco se abre bajo la presión del flujo hacia adelante y se cierra rápidamente al cesar o invertirse el flujo.
  • Baja resistencia al flujo: En la posición totalmente abierta, el disco se aparta del camino del flujo, ofreciendo un paso optimizado que minimiza la caída de presión y la turbulencia.
  • Sellado hermético: Equipado con un anillo de sellado de elastómero en el disco, que se acopla contra un asiento de metal mecanizado o revestido en el cuerpo, lo que garantiza un cierre positivo y cero fugas en la posición cerrada.
  • Clasificación de presión PN 16: Clasificado para una presión de trabajo máxima de 16 bar (1,6 MPa / 232 psi) a 20°C (68°F), adecuado para una amplia gama de aplicaciones industriales y municipales.
  • Construcción robusta: El cuerpo y los componentes internos de alta resistencia están diseñados para soportar el golpe de ariete y los ciclos repetidos.
  • Múltiples diseños de disco y brazo: Disponible con diseños estándar de disco, palanca y peso, o asistidos por resorte para controlar la velocidad de cierre, mitigar los golpes y permitir el funcionamiento en líneas verticales.
  • Opciones de orificio completo y reducido: Disponible para adaptarse a requisitos específicos de caída de presión y costo.
Especificaciones técnicas
Especificación Detalles
Normas de diseño y fabricación EN 12334, ISO 5752 (cara a cara), ISO 5208 (tasa de fuga A)
Clasificación de presión PN 16 (equivalente a Clase 125)
Rango de tamaño DN 40 (1½") a DN 600 (24") (rango típico)
Material del cuerpo Hierro dúctil (EN-GJS-500-7) o hierro fundido (EN-GJL-250)
Disco / Clapeta Hierro dúctil o fundido, con anillo de sellado de elastómero moldeado integralmente o reemplazable (estándar NBR o EPDM)
Anillo de asiento Asiento integral del cuerpo mecanizado o anillo de inserción de acero inoxidable (AISI 304/316) para una mayor resistencia al desgaste
Pasador de bisagra y casquillos Acero inoxidable (AISI 304/316) para una acción de pivote sin corrosión
Junta Junta de anillo de cara completa EPDM/NBR estándar, adecuada para bridas PN 16/Clase 125
Revestimiento externo Revestimiento de polvo epoxi de alta calidad (aprox. 250 µm) según EN 14901, típicamente RAL 5012
Tipos y configuraciones
  • Retención oscilante estándar (horizontal): Para tuberías horizontales con dirección de flujo ascendente. Se basa en la gravedad para el cierre.
  • Retención oscilante vertical: Diseñada específicamente con un contrapeso o un mecanismo de resorte para garantizar el cierre adecuado del disco en tuberías verticales con flujo ascendente.
  • Retención sin golpe / silenciosa: Incorpora una palanca y un peso externos o un mecanismo de resorte interno para ayudar al cierre rápido y controlado antes de la inversión del flujo, previniendo eficazmente el golpe de ariete y el golpe del disco.
  • Tipo oblea (placa doble): Una alternativa compacta y ligera para aplicaciones con espacio limitado (típicamente con clasificación PN16/PN40, categoría de producto separada).
Opciones de elastómero de sellado
  • NBR (Nitrilo): Estándar para agua, aceites, combustibles e hidrocarburos.
  • EPDM: Estándar para agua potable, agua caliente (hasta 120°C), vapor y productos químicos débiles. Excelente para la intemperie.
  • FKM (Viton ®): Para productos químicos agresivos, altas temperaturas e hidrocarburos aromáticos.
  • HNBR, CR (Neopreno): Disponible para tareas químicas o de agua de mar específicas.
Aplicaciones
  • Líneas de descarga de bombas: Para evitar el reflujo y proteger las bombas
  • Sistemas de agua y aguas residuales: En tuberías de transmisión y distribución
  • Sistemas de calefacción, ventilación y aire acondicionado (HVAC): En circuitos de refrigeración y calefacción
  • Sistemas de protección contra incendios: En líneas de rociadores y bocas de incendio
  • Líneas de proceso industrial: Para servicios generales de agua, productos químicos y otros medios (compatibilidad dependiente)
  • Sistemas de riego y captación de agua
Notas críticas de instalación y selección
Dirección y orientación del flujo: Debe instalarse con la dirección de flujo correcta (flecha en el cuerpo). Las retenciones oscilantes estándar requieren una instalación estrictamente horizontal con el pasador de la bisagra del disco horizontal. La instalación vertical solo es permisible con válvulas de retención oscilantes verticales específicamente diseñadas.
Dimensionamiento: La válvula debe dimensionarse para la velocidad de flujo real. Las válvulas de tamaño insuficiente causan una alta caída de presión y un desgaste prematuro; las válvulas de tamaño excesivo pueden provocar el aleteo del disco y fallas prematuras.
Mitigación del golpe de ariete: En sistemas con potencial de parada rápida de la bomba o inversión del flujo, se recomienda encarecidamente una válvula de retención sin golpe (silenciosa) o un amortiguador externo.
Tramo recto aguas arriba/aguas abajo: Consulte las directrices del fabricante para conocer las longitudes mínimas de tubería recta antes y después de la válvula para garantizar un flujo estable y el funcionamiento adecuado del disco.
Designación de pedido
Formato de código de pedido de ejemplo:
SCV - DN200 - PN16 - DI - EPDM - STD - HW
(Válvula de retención oscilante, tamaño DN200, presión PN16, cuerpo de hierro dúctil, junta EPDM, tipo horizontal estándar, extremos bridados)
