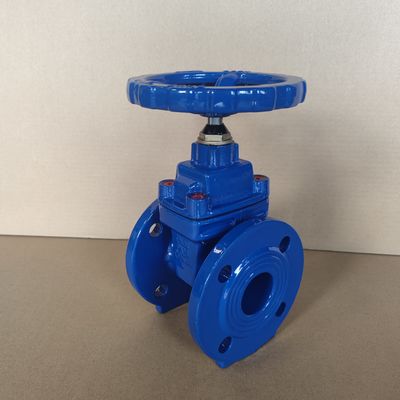

Válvula de puerta de disco de goma Pn16 para control de presión de operación manual
| Place of Origin | China |
|---|---|
| Nombre de la marca | Youwei Fluid |
| Certificación | Quality system certificate |
| Documento | Non Rising Stem Resilient S...al.pdf |
| Minimum Order Quantity | 1 |
Póngase en contacto conmigo para muestras y cupones gratis.
Whatsapp. ¿ Qué quieres decir?:0086 18588475571
El Wechat: 0086 18588475571
¿ Qué pasa?: sales10@aixton.com
Si tiene alguna preocupación, ofrecemos ayuda en línea las 24 horas.
xDatos del producto
| Features | Non-rising stem, resilient seat, full bore design | Valve Type | Gate Valve |
|---|---|---|---|
| Seat Material | Resilient | Body Material | Cast Iron |
| Application | Water and Wastewater Treatment | Drive way | Manual, Electric, Pneumatic |
Descripción de producto
Válvula de entrada de disco de goma PN16 manual para medios de agua y regulación de presión
Esta válvula de compuerta está diseñada para una precisa regulación manual de la presión en sistemas basados en agua, con un disco de goma robusto para una mayor estanqueidad y durabilidad.Diseñado para las normas de presión PN16, garantiza un rendimiento confiable en condiciones de funcionamiento de 16 bares, lo que lo hace ideal para el suministro de agua municipal, riego, tuberías industriales y aplicaciones de HVAC.
Características del producto
1. recubrimiento anticorrosión no tóxico: tanto la superficie interior como la exterior de la válvula son recubrimiento electrostático en polvo epoxi no tóxico, anti-corrosión de larga duración, se puede utilizar directamente en el agua potable,industria alimentaria y farmacéutica.
2Material: el cuerpo de la válvula, el capó, la puerta y la rueda están hechos de hierro nodular, con alta resistencia y resistencia a la corrosión.El asiento de la válvula y el cuerpo se forman completamente por fundición de precisión sin ningún mecanizado.
3- Tres sellos de anillo O, presión de agua bajo la acción de auto-sellado axial, sin problemas de ajuste del sello de embalaje.El anillo a prueba de polvo superior evita que las impurezas externas entren en el interior del sello del eje.
4Cuando la válvula está completamente abierta, la puerta se levanta completamente del canal de flujo y no hay ranura en la parte inferior del asiento, lo que no es fácil de acumular.Es equivalente a la tubería recta y tiene la menor resistencia al flujo.
Especificación técnica
1Diseño de acuerdo con la norma EN 1171, BS5163, EN 1074-1 y 2.
2Las dimensiones cara a cara de acuerdo con BS 5163, DIN3202.
3Prueba hidráulica de acuerdo con la norma EN 12266, IS05208.
4. Perforación de bridas de acuerdo con la norma EN 1092-2, ISO 7005-2.
Parámetros técnicos
Principales parámetros técnicos
|
Presión de ensayo |
PN10 Concha: 1,5MPa |
El sello: 1,1 MPa El sello: 1,76 MPa El sello: 2,75 MPa |
|---|---|---|
| Norma de ejecución |
Se aplican los siguientes requisitos: |
|
| Dirección |
Manual, eléctrico, neumático |
|
| Temperatura aplicable |
0°C a 80°C |
|
| Fin de la conexión |
Las medidas de seguridad se aplicarán en el caso de los vehículos de las categorías M1, M2 y M3. |
|
| Tratamiento de la superficie |
Revestimiento en polvo de epoxi, 150-50Oum, de acuerdo con la norma AWWA C550. |
|
| Rango de aplicaciones |
Agua potable, suministro de agua y drenaje, tratamiento de aguas residuales, riego, aire acondicionado, tubería de incendios, etc. |
|
Material de las partes principales
| - No, no es así. | Componente | El material |
|---|---|---|
|
01 |
Cuerpo |
Hierro dúctil GGG50 |
|
02 |
Cuña de plástico |
El hierro dúctil GGG50/EPDM |
|
03 |
Estribo |
Acero inoxidable Cr13, 304, 316 |
|
04 |
Parafusos de cabeza de enchufe |
Acero de carbono galvanizado |
|
05 |
Cubiertas |
Hierro dúctil GGG50 |
| 06 |
Anillo de 0 |
NBR o EPDM |
| 07 |
Glándula de la sangre |
Hierro dúctil GGG50 |
| 08 |
Rueda de mano |
Hierro dúctil GGG50 |
| 09 |
De las partidas siguientes: |
Acero de carbono galvanizado |
| 10 |
Las demás: |
Acero de carbono galvanizado |
| 11 |
Anillo de polvo |
NBR o EPDM |
| 12 |
De las partidas siguientes: |
Acero de carbono galvanizado |
| 13 |
Las demás: |
Acero de carbono galvanizado |
| 14 |
Anillo O |
NBR o EPDM |
| 15 |
Anillo de empuje |
Las partidas de cobre H62 o Hpb59-1 |
| 16 |
Junta de cubierta |
El EPDM |
| 17 |
Noche de disco |
Bronce ZQSn5-5-5 |
Nota: La lista de materiales anterior es múltiple y paralela, la primera es la configuración básica, si tiene otros requisitos, por favor especifique en el pedido.
Accesorios opcionales: tapa de tracción manual, dispositivo eléctrico, dispositivo neumático, 2Cr13, 304, 316 tallo H62, Hpb59-1 anillo de empuje de cobre.
